产品型号：EH 型压接式连接器
我要咨询
马上订购

  • 主要技术特性

    • 环境温度:-25~+85

    相对湿度:93% +40
    额定电压:250V
    额定电流:1A
    接触电阻:0.01
    绝缘电阻:1000M
    抗电强度:1000V、AC


  • 外形尺寸
    		•

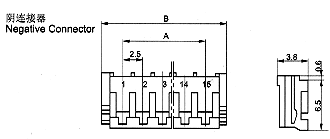

  • 阴连接器/阳连接器
    		•

    线数 型号

    尺寸 mm
    A B
    2 EH-2Y 2.5 7.0
    3 EH-3Y 5.0 9.5
    4 EH-4Y 7.5 12.0
    5 EH-5Y 10.0 14.5
    6 EH-6Y 12.5 17.0
    7 EH-7Y 15.0 19.5
    8 EH-8Y 17.5 22.0
    9 EH-9Y 20.0 24.5
    10 EH-10Y 22.5 27.0
    11 EH-11Y 25.0 29.5
    12 EH-12Y 27.5 32.0
    13 EH-13Y 30.0 34.5
    14 EH-14Y 32.5 37.0
    15 EH-15Y 35.5 39.5

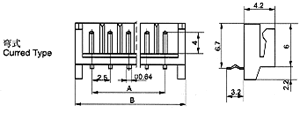

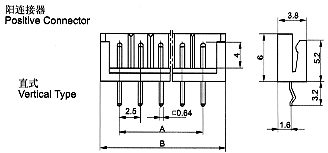

    线数 型号

    尺寸 mm
    直式 弯式 A B
    2 EH-2A EH-2AW 2.5 7.5
    3 EH-3A   EH-3AW 5.0 10.0
    4 EH-4A EH-4AW 7.5 12.5
    5 EH-5A EH-5AW 10.0 15.0
    6 EH-6A EH-6AW 12.5 17.5
    7 EH-7A EH-7AW 15.0 20.0
    8 EH-8A EH-8AW 17.5 22.5
    9 EH-9A EH-9AW 20.0 25.0
    10 EH-1A EH-1AW 22.5 27.5
    11 EH-1A EH-1AW 25.0 30.0
    12 EH-12A EH-12AW 27.5 32.5
    13 EH-13A EH-13AW 30.0 35.0
    14 EH-14A EH-14AW 32.5 37.5
    15 EH-15A EH-15AW 35.5 40.0
