产品型号：SAN 压接式连接器
我要咨询
马上订购

  • 主要技术特性

    • 使用导线范围: AWG#30#24
    额定电压: 250V AC
    额定电流: 2A AC
    接触电阻:0.01
    绝缘电阻:1000M
    耐压: 1000V.AC/1min
    相对湿度: 93% +40
    温度范围: -25+85
    适应基板厚度: 1.21.6mm
    外壳材料: UL94V-0尼龙66(PA66)


  • 分类规格
    		•
    规  格 SAN~2~15P
    线  数 2~15
    间  距 2(mm)

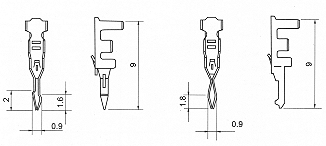

  • 接线端子
    		•
  • 壳体
    •
    型号 适用电线范围 电线表层外径
    mm2 AWG
    SAN 0.06~0.22 #30~#24 0.9~1.3
    线数 型号 尺寸
    A B
    2 SAN-2P 2.0 5.2
    3 SAN-3P 4.0 7.2
    4 SAN-4P 6.0 9.2
    5 SAN-5P 8.0 11.2
    6 SAN-6P 10.0 13.2
    7 SAN-7P 12.0 15.2
    8 SAN-8P 14.0 17.2
    9 SAN-9P 16.0 19.2
    10 SAN-10P 18.0 21.2
    11 SAN-11P 20.0 23.2
    12 SAN-12P 22.0 25.2
    13 SAN-13P 24.0 27.2
    14 SAN-14P 26.0 29.2
    15 SAN-15P 28.0 31.2
